一键式测量仪的结构和原理

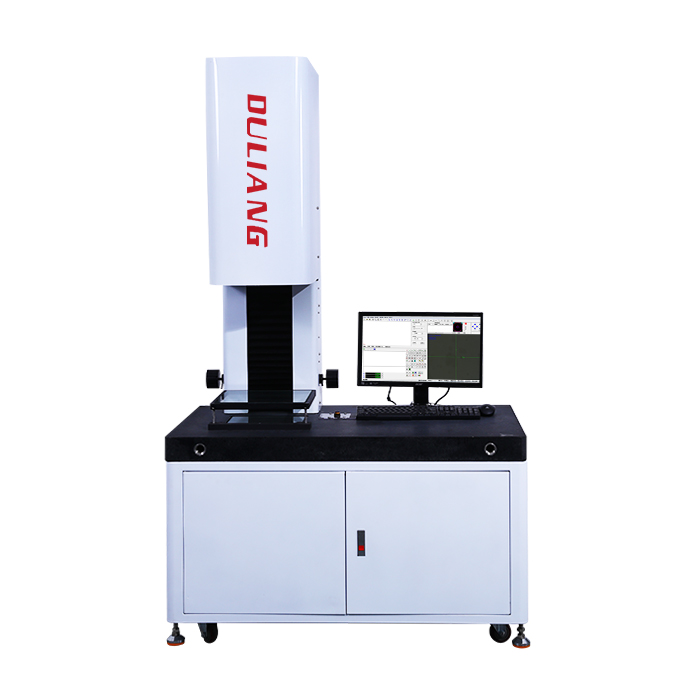

  一键式测量仪的核心硬件是由上下光源、高像素CCD相机、大视角大景深远心镜头及固定载物台组成,结构相对简单

  一键式测量仪是一种新型的影像测量技术。它和传统的二次元影像测量仪不同的是它不再需要光栅尺位移传感器作为精度标,也不经过大焦距的镜头经过放大产品影像来保障测量精度。

  一键式测量仪通过一个大视角大景深的远心镜头,将产品轮廓影像缩小数倍或数十倍后传递至几百万像素高分辨率CCD相机上做数字化处理,再由有着强大计算能力的后台绘图测量软件完成按照预先编程指令快速抓取产品轮廓图,后和以高像素相机微小像素点形成的标尺进行对比后计算出产品尺寸,同时完成对尺寸公差的评价。一键式影像测量仪机身结构简单,不需要位移传感器光栅尺,仅需大视角大景深的远心倍率缩小镜头、高像素的CCD相机和计算能力强大的后台软件。
