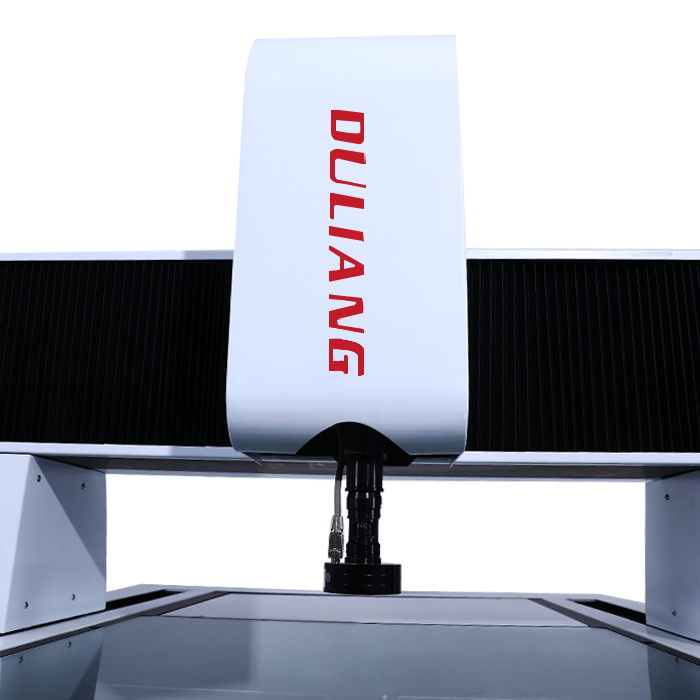

龙门1216影像仪
龙门1216影像仪
  • 型号:DL1216-DCC
  • 品牌:度量
  • 类行:自动
  • 保修:1年

龙门1216影像仪

 详情说明
主要特点

三角横梁技术,保证机器佳的刚性质量比,精度更稳定;

德国工业级四轴CNC控制系统,全伺服闭环控制,全自动测量功能;

空间面补偿,保证机器的高精度;

移动桥式结构,高精度花岗石底座,立柱,保证机器的长期稳定性;

进口高精度开放式光栅系统,分辨率05um;

预载荷空气轴承,全气浮导轨技术的应用,同时采用研磨级丝杠传动,高速,无间隙,灵敏可靠,定位准确,运动精度高;照明系统:在面对某些特殊被测量物时,可利用不同的光线效果以凸显被测物的特性以更精准地抓取尺寸并达到高重复精度的上光源精准测量功能;

高分辨率彩色CCD,高清晰度影像效果,高品质的画面;

可程控8象限,16通道的LED上光源以及平行轮廓冷光源;

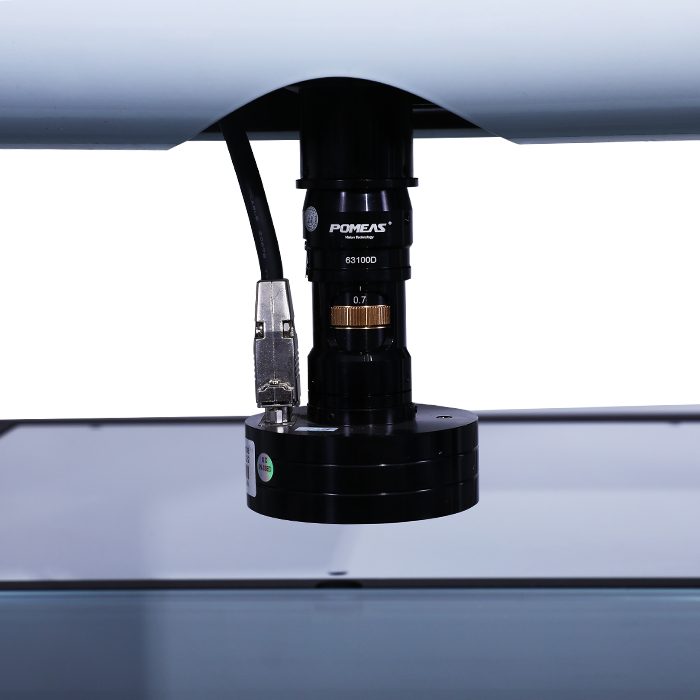

美国TEO全自动高精准自动变倍镜头;

摇杆操控全CNC功能:自动对焦,自动量测,自动寻边,自动灯光调整,自动倍率切换,保证测量高效率。

业界领先的专业测量软件供选着搭配。

规格型号

型号

DL562-DCC

DL682-DCC

DL10122-DCC

DL12162-DCC

DL15202-DCC

行程(mm)

500*600*200

600*800*200

1050*1250*200

1250*1650*000

1550*2050*200

工作台大小(mm)

600*700*200

700*900*200

1150*1750*200

1350*1750*200

1650*2150*200

重量(kg)

1300

1680

3300

4280

5000

承重(kg)

80

80

测量精度

XY(μm)

3.5+L/200

4.0+L/200

5.5+L/200

5.5+L/200

5.8+L/200

Z轴

5.0+L/200

光栅尺分辨率

1μm

导 航

台湾上银P级

摄像机

美国TEO色彩工业级高清CCD

光源

轮廓光

白色LED,亮度连续可调

表面光

白色LED,亮度连续可调

光学镜头

手动连续变倍或自动连续变倍(选配)

放大倍率***

光学放大倍率 :0.7-4.5倍 影像放大倍率:30-225倍

软件

DL测量软件(DL自动版)

运动控制

自 动

保修期

一 年

工作环境

温度20℃±20℃温度变化*2℃/hr温度30-80%

振动*0.002g低于15Hz

电源

220 V ± 10% , 50Hz(用电设备要求接地可靠:接地电阻小于4欧姆)
