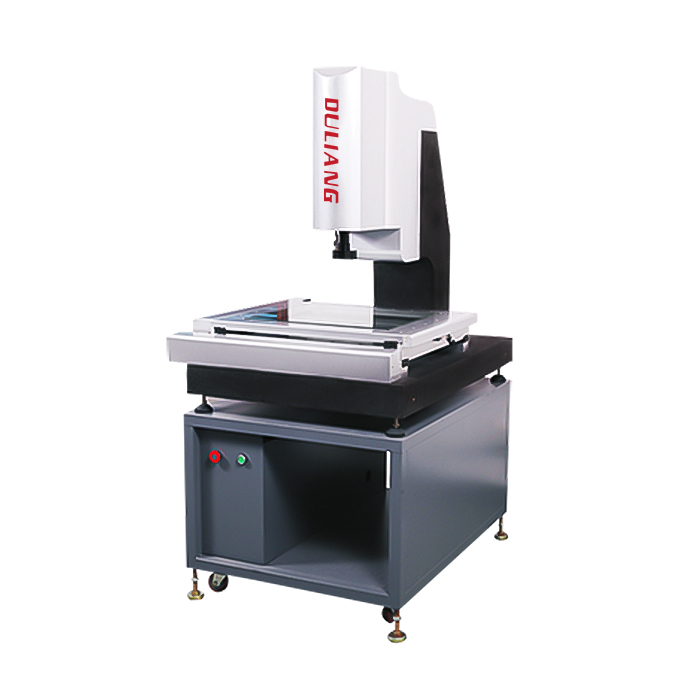

复合一键式6060影像仪
复合一键式6060影像仪
  • 型号:DL6060-DCC
  • 行程:600*600*200
  • 类行:手动/自动
  • 品牌:度量

复合一键式6060影像仪

 详情说明
主要特点

大理石底座、立柱保证具有极高的稳定性。

精密V型导轨和研磨级滚珠螺杆,配松下高性能伺服马达全闭环控制。

美国TEO高分辨率650线彩色摄像机保证拥有高品质的测量画面。

移动格式结构,大行程全自动测量,四轴CNC控制。

花岗石机台稳定可靠,运动平稳,全鼠标手柄操作,简单易用。

新天光栅尺(Renishaw选配)、精度高、稳定性好。

手动、自动变倍光学镜头(选配)、可实现自动变倍测量。

程控式5环8区环形表面光源,LED轮廓光源,同轴光源。

自动对焦测高,可加装接触式侧头,

DL全自动影像仪软件。

提供多种规格标准配置,并可根要求进行个性定制。

规格型号

型号

DL5040-DCC

DL6060-DCC

行程(mm)

X

500mm

600mm

Y

400mm

600mm

Z

200mm

200mm

外形尺寸

825*1077*1180mm

925*1177*1280mm

工作台大小

660*660

760*760mm

机台重量

400kg

450kg

工作台玻璃承重

20kg

20kg

测量精度

XY(3.0 + L/200)μm Z轴精度 :5+ L/150μm

光栅尺分辨率

1μm

控制方式

手动/自动

摄像机

美国TEO彩色工业级 高清CCD

光源

轮廓光

白色LED,亮度连续可调

表面光

白色LED,亮度连续可调

总放大倍率

约30-225倍(光学放大倍率为0.7-4.5倍)

工作距离

90mm

电源

220 V±10% , 50HZ(用电设备要求接地可靠:接地电阻小于4欧姆)
