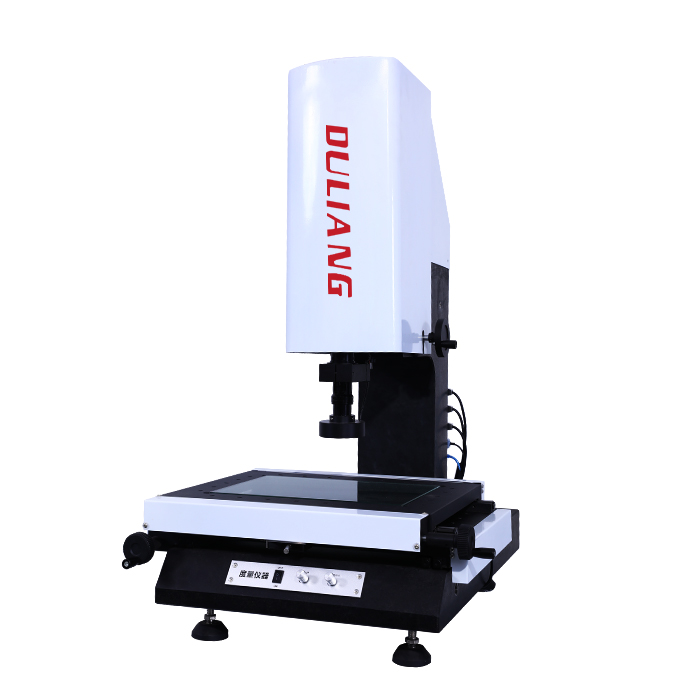

新款手动3020明年改型款
新款手动3020明年改型款
  • 型号:DL3020
  • 行程:300*200*200
  • 类行:手动
  • 品牌:度量

新款手动3020明年改型款

 详情说明
主要特点

精密传动装备设计,实现快速移动。

高精密大理石底座,立柱框架稳定可靠。

精密P级直线导轨及V型导轨,拥有极高的直线型,保证机器精度及寿命。

日本索尼色彩CCD,拥有更高清测量画面。

轮廓光、表面光、同轴光(选配)灵活照明,清晰度高,测量精准无比。

贵阳新天精密光学0.001mm,每1微米至关重要。

规格型号

型号

DL2010

DL3020

DL4030

DL5040

行程(mm)

200*100*200

300*200*200

400*300*200

500*400*200

外形尺寸(mm)

525*677*9080mm

625*777*1080mm

725*877*1180mm

825*1077*1280mm

工作台大小(mm)

360*260mm

460*360mm

560*460mm

660*560mm

重量(kg)

220kg

280kg

350kg

420kg

承重(kg)

25kg

25kg

25kg

25kg

测量精度(μm)*XYZ**

XY(3.0 + L/200)μm

光栅尺分辨率

1μm

导轨

台湾上银 P级

摄像机

工业级高清彩色CCD

光源

轮廓光

白色LED , 亮度连续可调

表面光

白色LED , 亮度连续可调

光学镜头

手动连续变倍及电子卡拉镜头(选配)

放大倍率

光学放大倍率 :0.7-4.5倍 影像放大倍率 :30-225倍

工作距离

90mm

软件

DL测量软件(DL手动版)

运动控制

手动

工作环境

温度20℃±5℃温度变化*2℃/hr温度30-80%

振动*0.002g低于15Hz

电源

220 V±10%,50Hz(用电设备要求接地可靠:接地电阻小于4欧姆)
